Pour installer un ordinateur portable sur un bras d’écran, vérifiez séparément le raccord VESA, les dimensions de l’appareil et la capacité de charge du bras. Ce guide détaille les mesures à prendre, les points à contrôler et les précautions utiles avant l’installation.
La compatibilité d’un plateau VESA pour ordinateur portable ne se résume pas à la présence de quatre trous de fixation. Il faut aussi vérifier que le motif du plateau correspond à celui du bras, que l’ordinateur tient sur la surface sans masquer ses éléments utiles et que le bras peut porter toute la configuration, plateau compris.
Procédez dans cet ordre : relevez les caractéristiques du bras, mesurez l’appareil et comparez les deux avec la fiche du plateau. Vous éviterez ainsi de confondre une fixation techniquement compatible avec un ensemble réellement stable et adapté à votre ordinateur.

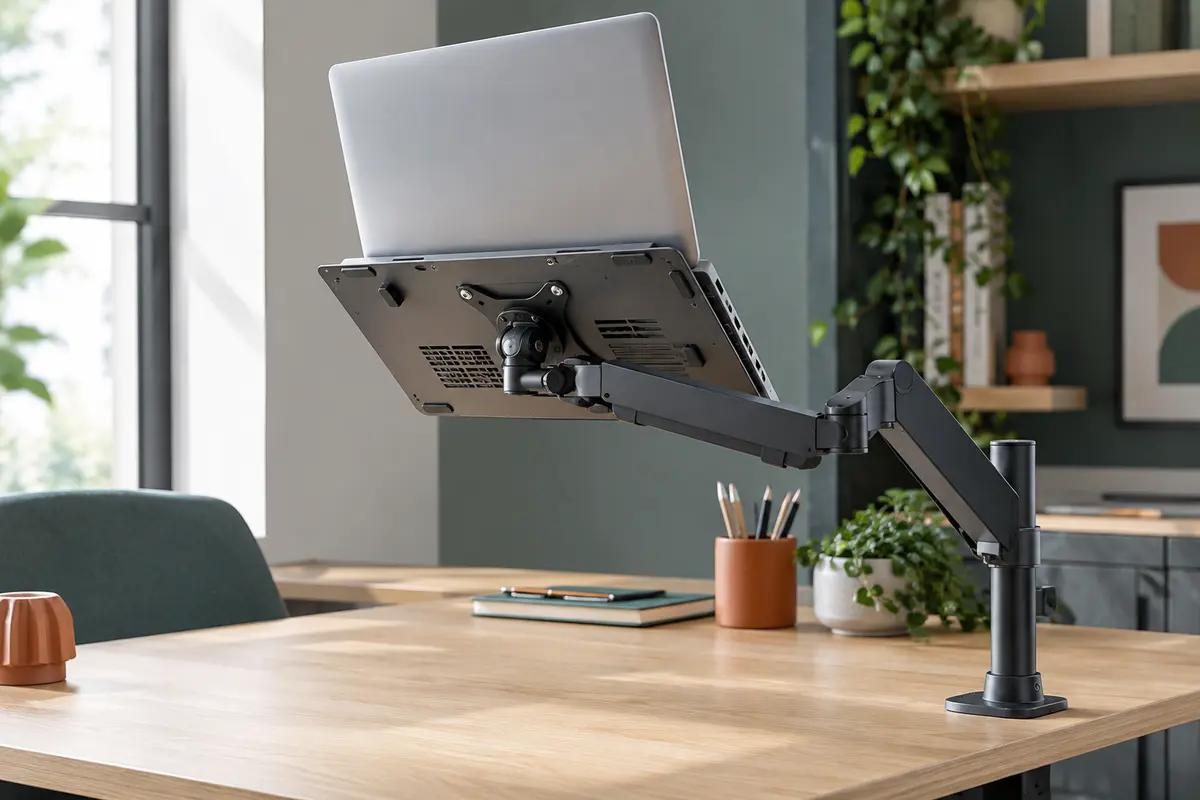

Un plateau pour ordinateur portable sur bras VESA est un assemblage de plusieurs éléments : l’ordinateur, la surface qui le retient, la platine de fixation et le bras. Chacun a ses propres limites. Une incompatibilité à un seul niveau peut empêcher le montage ou rendre l’utilisation peu sûre.
Ces vérifications sont distinctes. Un plateau dont la platine correspond au bras ne garantit pas que ses rebords conviennent à un ordinateur épais ou très large. De même, un ordinateur qui tient sur le plateau ne prouve pas que le bras peut porter l’ensemble. Pour comparer les formats et les types de fixation disponibles, consultez la rubrique des plateaux avec fixation VESA.
Commencez par rassembler les notices ou fiches techniques du bras et du plateau. Notez le motif VESA, les dimensions utiles, le poids maximal annoncé et les consignes de montage. Si une donnée manque, ne la déduisez pas d’une photographie ou d’une mesure approximative : recherchez la référence exacte ou demandez confirmation au fabricant.
Le motif VESA correspond à l’écartement des points de fixation. Il est généralement indiqué par deux dimensions, horizontale et verticale, exprimées en millimètres. Les configurations 75 × 75 mm et 100 × 100 mm sont courantes sur les supports de bras, mais ne supposez pas que l’un de ces formats est présent : vérifiez les caractéristiques de votre bras et celles du plateau.
Il faut examiner les deux faces de l’assemblage. Le bras possède une platine ou une tête de fixation, tandis que le plateau dispose de ses propres trous VESA. Le fait que le bras accepte un motif donné ne signifie pas automatiquement que le plateau l’accepte aussi. Comparez les dimensions et le positionnement des trous dans les deux notices, en tenant compte de l’orientation prévue.
Une vis trop longue peut dépasser ou exercer une pression inappropriée sur une pièce. Une vis trop courte peut manquer de prise. Ne forcez jamais une vis qui résiste et n’ajoutez pas de pièce improvisée pour compenser un écart. Si le fabricant précise une longueur, une référence ou une méthode de montage, suivez ces consignes. En cas de doute sur une visserie non documentée, demandez conseil au fabricant du plateau ou du bras avant de suspendre l’ensemble.
Enfin, vérifiez la position de la platine une fois montée. Le plateau peut être orientable ou présenter un sens de montage imposé. Assurez-vous que les éléments de retenue restent du bon côté et que l’ordinateur ne peut pas glisser lorsque le bras est incliné ou déplacé. Un montage qui s’assemble n’est pas forcément un montage adapté aux mouvements prévus.
Ajoutez un plateau ajouré à votre bras VESA pour surélever votre ordinateur portable et dégager le bureau.
Fixez votre ordinateur ou tablette sur un support VESA, avec un plateau perforé pour favoriser l’aération.
La diagonale de l’écran ne suffit pas pour choisir un plateau. Deux ordinateurs de diagonale identique peuvent avoir des châssis de largeur, de profondeur et d’épaisseur différentes. Mesurez le boîtier lui‑même, sans vous limiter à la taille annoncée en pouces, puis comparez ces valeurs à la surface utile du plateau et à l’espace entre ses rebords.
Relevez au minimum la largeur et la profondeur de l’ordinateur. Ajoutez l’épaisseur du châssis si des butées, des pinces ou des éléments de retenue doivent l’encercler. Pour prendre ces mesures, placez l’appareil fermé sur une surface plane et mesurez les dimensions extérieures du boîtier, sans inclure un câble ou un accessoire amovible. Un guide consacré à la mesure de l’ordinateur et au dégagement des ports peut vous aider à relever les points utiles.
La fiche du plateau peut indiquer ses dimensions extérieures, sa surface d’appui ou une plage de tailles d’ordinateurs acceptées. Ces informations ne sont pas équivalentes. Un plateau peut avoir une grande dimension extérieure, mais une surface utile réduite par ses rebords. Si la fiche ne précise pas la surface exploitable, demandez‑la plutôt que de conclure à partir des dimensions globales.
| Point à comparer | Ce qu’il faut relever | Pourquoi c’est utile |
|---|---|---|
| Largeur et profondeur du châssis | Mesures extérieures de l’ordinateur | Confirmer qu’il repose sur la zone prévue |
| Surface utile | Dimensions d’appui, hors rebords et pinces | Éviter qu’une partie du boîtier soit mal soutenue |
| Épaisseur et forme du boîtier | Épaisseur, pieds, angles et éventuelles protubérances | Vérifier que les retenues s’adaptent sans contrainte |
| Zones fonctionnelles | Aérations, ports, charnière et boutons | Préserver le refroidissement et l’accès aux commandes |
Inspectez aussi la face inférieure de l’ordinateur. Les grilles d’aération ou les pieds peuvent se trouver à proximité des points de contact du plateau. Une surface métallique ou un rebord qui recouvre une entrée d’air peut gêner la circulation prévue par le fabricant. Les ports latéraux doivent rester accessibles si vous comptez y brancher une alimentation, un écran ou un périphérique. Pensez au trajet des câbles dans les positions réelles du bras, pas seulement lorsque l’ensemble est immobile.
Si l’ordinateur doit être utilisé ouvert, vérifiez également que l’écran peut s’ouvrir sans heurter une butée ou une partie du bras. Son ouverture modifie la répartition du poids et peut déplacer le centre de gravité vers l’arrière. N’installez pas l’appareil dans une configuration que le plateau n’autorise pas explicitement. Si la retenue semble dépendre d’une position précise de l’écran, faites un essai prudent avant de mettre le bras en mouvement.
La fixation peut être compatible alors que le bras ne convient pas à la charge complète. Pour l’évaluer, additionnez le poids de l’ordinateur et celui du plateau, puis tenez compte des accessoires portés par l’ensemble si la notice le demande. Il faut comparer ce total à la plage de charge indiquée pour le bras, et non au seul poids de l’ordinateur.
Vérifiez comment le fabricant exprime la capacité : certains indiquent une charge maximale, d’autres une plage de poids ou des conditions d’installation précises. Le poids du plateau peut être inclus ou devoir être ajouté. En cas d’ambiguïté, demandez confirmation. Ne choisissez pas un bras uniquement parce que sa charge maximale dépasse le poids estimé de l’ordinateur : sa plage de fonctionnement peut aussi compter, notamment sur un bras réglable à ressort.
Le poids n’est pas le seul facteur mécanique. Un ordinateur installé loin du point de fixation crée un bras de levier. La profondeur du plateau, la position de l’ordinateur et l’inclinaison peuvent donc influencer l’équilibre. Respectez les limites du fabricant et évitez de faire dépasser l’appareil au‑delà de ce que permet la surface. Si le bras s’affaisse, remonte brusquement, oscille ou devient difficile à régler, arrêtez l’essai et vérifiez le montage et la charge avant toute utilisation.
La fixation du bras au bureau mérite aussi un contrôle. Vérifiez que la pince ou la base est adaptée à l’épaisseur et à la forme du plateau du bureau, et que la zone de serrage est dégagée. Un bureau fragile, creux, très mince ou doté d’un rebord particulier peut nécessiter une solution différente. La tenue de l’ensemble dépend autant de ce point d’ancrage que du raccord VESA.
Enfin, examinez la trajectoire des câbles. Prévoyez assez de mou pour accompagner la montée, la descente et la rotation du bras, sans que les fils tirent sur les ports. Évitez les boucles susceptibles de s’accrocher à un réglage ou à un objet voisin. Une installation bien équilibrée doit rester utilisable sans tirer sur l’ordinateur ni déplacer la pince du bureau.
Libérez le plateau et ajustez votre ordinateur portable ou votre écran selon votre posture et votre espace de travail.
Réunissez écran et ordinateur portable sur un bras réglable, tout en libérant de la place sur le bureau.
Avant de sortir les outils, établissez une petite fiche de compatibilité. Notez la référence du bras, son motif VESA, sa plage de charge, les dimensions utiles du plateau et les dimensions de l’ordinateur. Vous pouvez ensuite repérer chaque donnée dans les notices. Cette méthode est plus fiable que de se fier à une appellation vague comme « universel ».
Au montage, suivez l’ordre indiqué par les notices et serrez uniquement comme recommandé. Si le fabricant indique un couple de serrage ou une procédure spécifique, respectez‑la. Gardez les petites pièces et les outils à portée de main, mais ne remplacez pas une visserie manquante par une vis choisie au hasard. En cas de pièce absente ou de trou qui ne s’aligne pas, arrêtez-vous et vérifiez la référence plutôt que de modifier le plateau ou la tête du bras.
Après installation, testez d’abord le bras sans l’ordinateur, si sa notice le permet. Assurez-vous qu’il bouge sans heurter le bureau ou un mur et que sa fixation reste immobile. Installez ensuite l’ordinateur conformément aux instructions, avec les butées ou retenues prévues. Testez les réglages progressivement, en gardant une main près de l’appareil. Surveillez les glissements, l’inclinaison involontaire, les vibrations et toute tension sur les câbles.
Se fier à la diagonale de l’écran : cette valeur ne donne ni la largeur ni la profondeur du châssis. Mesurez l’appareil et comparez les dimensions utiles du plateau. Une marge annoncée en pouces peut servir de premier repère, mais ne remplace pas les dimensions réelles ni la vérification des retenues.
Confondre motif VESA et capacité de charge : le motif indique l’agencement des trous, pas la quantité de poids que le bras peut supporter. Contrôlez le poids total, les limites de mouvement et les indications du fabricant. La fixation mécanique et la capacité du bras répondent à deux questions différentes.
Oublier le poids du plateau : un bras choisi selon le seul poids de l’ordinateur peut se retrouver hors de sa plage de fonctionnement une fois le plateau ajouté. Vérifiez explicitement si la charge indiquée inclut ou non les accessoires. Si l’information n’est pas claire, demandez une confirmation avant l’achat ou le montage.
Bloquer une aération ou un port : une surface qui tient l’ordinateur peut tout de même couvrir une grille ou empêcher de brancher un câble. Repérez les ouvertures sous l’appareil et sur ses côtés. Si le plateau ne laisse pas de dégagement suffisant, choisissez un autre format plutôt que de déplacer l’ordinateur dans une position instable.
Utiliser un appareil très fin, lourd ou doté d’un boîtier particulier : les rebords de retenue peuvent être trop hauts ou mal placés, et une coque ou des pieds modifient parfois les points de contact. Vérifiez les consignes de compatibilité et testez l’appui sans forcer. Avec un ordinateur convertible, une tablette ou un appareil utilisé fermé, confirmez que le plateau est conçu pour cette orientation.
Ignorer l’espace autour du bras : un bureau placé contre un mur, une étagère basse ou un écran voisin peut limiter la course. Un bras qui convient sur le papier peut être difficile à régler si sa trajectoire est obstruée. Faites un repérage des mouvements nécessaires et des câbles avant de fixer définitivement la pince.
Si le fabricant de l’ordinateur déconseille une position ou impose des conditions de ventilation, suivez ses indications. Si vous ne parvenez pas à établir la charge admissible ou si le bureau présente une structure atypique, demandez l’avis du fabricant du support ou d’un professionnel compétent. Il vaut mieux suspendre le projet que tenter un assemblage dont la tenue n’est pas établie.
Une fois la compatibilité vérifiée, demandez-vous comment vous utiliserez le poste. Un bras articulé peut libérer de la place sur le bureau et permettre d’ajuster la position de l’écran, mais ses réglages sollicitent l’ensemble et exigent une fixation stable. Si vous déplacez souvent l’ordinateur, vérifiez que le plateau permet de le retirer facilement sans laisser de pièces saillantes ou de câbles en tension.
Si l’ordinateur reste généralement posé au même endroit, un support de bureau classique peut répondre au besoin sans bras ni platine VESA. Un support réglable en hauteur, inclinable ou fixe n’offre pas les mêmes possibilités : choisissez en fonction de l’espace, des branchements et de la façon dont vous utilisez le clavier. Pour examiner ces options, consultez notre guide sur le choix d’un support réglable selon votre bureau et votre écran.
Dans une installation avec un écran externe, déterminez aussi si l’ordinateur doit rester ouvert, être fermé ou servir d’écran secondaire. L’accès au bouton d’alimentation, aux ports et à la ventilation peut changer selon la configuration. Organisez les câbles avant de choisir la position définitive : une prise d’alimentation placée du mauvais côté peut rendre une rotation du bras peu pratique.
La sélection ne doit donc pas commencer par une forme ou un prix, mais par les contraintes mesurables. Le bon plateau est celui dont les points de fixation correspondent au bras, dont la surface retient votre appareil sans gêner ses fonctions et dont le poids reste compatible avec la capacité annoncée. Si une de ces informations manque, le meilleur choix consiste à la confirmer avant de commander.
En résumé, validez séparément les trois niveaux : raccord VESA, ajustement de l’ordinateur et capacité de l’ensemble. Mesurez le châssis, lisez les consignes de charge et de montage, puis faites un essai progressif après installation. Cette démarche permet de distinguer une simple compatibilité des trous d’une configuration complète réellement adaptée à votre poste.
Comparez le motif VESA indiqué pour le plateau avec celui accepté par la tête du bras, puis vérifiez la visserie requise. Les deux composants doivent correspondre ; la seule mention « VESA » ne suffit pas.
Non. La diagonale ne donne pas les dimensions extérieures du châssis ni l’espace occupé par les rebords du plateau. Mesurez la largeur, la profondeur et, si nécessaire, l’épaisseur de l’ordinateur.
Vérifiez la méthode de calcul indiquée par le fabricant du bras. Si la charge concerne l’ensemble supporté, incluez le plateau et les autres accessoires ; si la notice est ambiguë, demandez confirmation.
Repérez les aérations, les ports, les pieds, les boutons et la charnière, puis vérifiez leur dégagement une fois l’appareil posé. Assurez-vous aussi que les retenues maintiennent le châssis sans le forcer.
Cessez d’utiliser l’ensemble et vérifiez le poids total, les réglages et le montage selon les notices. Ne compensez pas l’affaissement par un serrage excessif ; si le problème persiste, contactez le fabricant.
